中文
關(guān)鍵術(shù)語-如何理解動(dòng)作溫度（Tf）、保持溫度(Th)、極限溫度(Tm)？
溫度保險(xiǎn)絲是否可以當(dāng)做電流保險(xiǎn)絲使用？

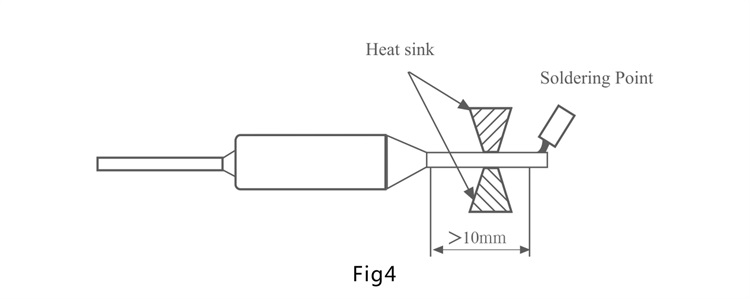

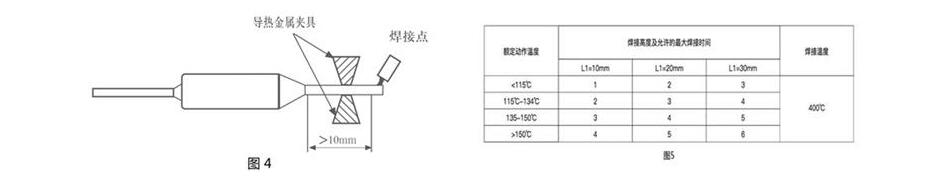

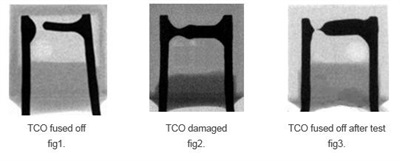

為何有時(shí)在焊接之后發(fā)現(xiàn)溫度保險(xiǎn)絲會(huì)不通電？為何在焊接安裝好之后做測(cè)試極易發(fā)現(xiàn)溫度保險(xiǎn)絲出現(xiàn)熔斷？如何避免此問題產(chǎn)生？
加工時(shí)沒有受熱，溫度保險(xiǎn)絲采用鉚接方式連接時(shí)，為什么在整機(jī)性能測(cè)試的時(shí)候也有熔斷的問題發(fā)生？
發(fā)生這種情況的原因有可能是在鉚接的地方接觸電阻過大，加載電流時(shí)，這個(gè)地方出現(xiàn)電阻發(fā)熱現(xiàn)象并導(dǎo)致傳遞熱量到溫度保險(xiǎn)絲內(nèi)。當(dāng)傳遞到溫度保險(xiǎn)絲的溫度到溫度保險(xiǎn)絲的動(dòng)作溫度，溫度保險(xiǎn)絲就會(huì)動(dòng)作，切斷回路。
溫度保險(xiǎn)絲是否可承受拉、壓力？若可以，其值是多少？
不論是在常溫安裝過程還是在環(huán)境溫度的使用中，溫度保險(xiǎn)絲均不可以施加外力于殼體、封口樹脂、引腳上，以免造成外殼、封口樹脂等被破壞，這種破壞極有可能造成溫度保險(xiǎn)絲內(nèi)部的感溫部件受到損壞。
為什么溫度保險(xiǎn)絲安裝在產(chǎn)品上放入烤箱烘烤后會(huì)出現(xiàn)批量性的溫度保險(xiǎn)絲熔斷？
出現(xiàn)此種問題的可能是：

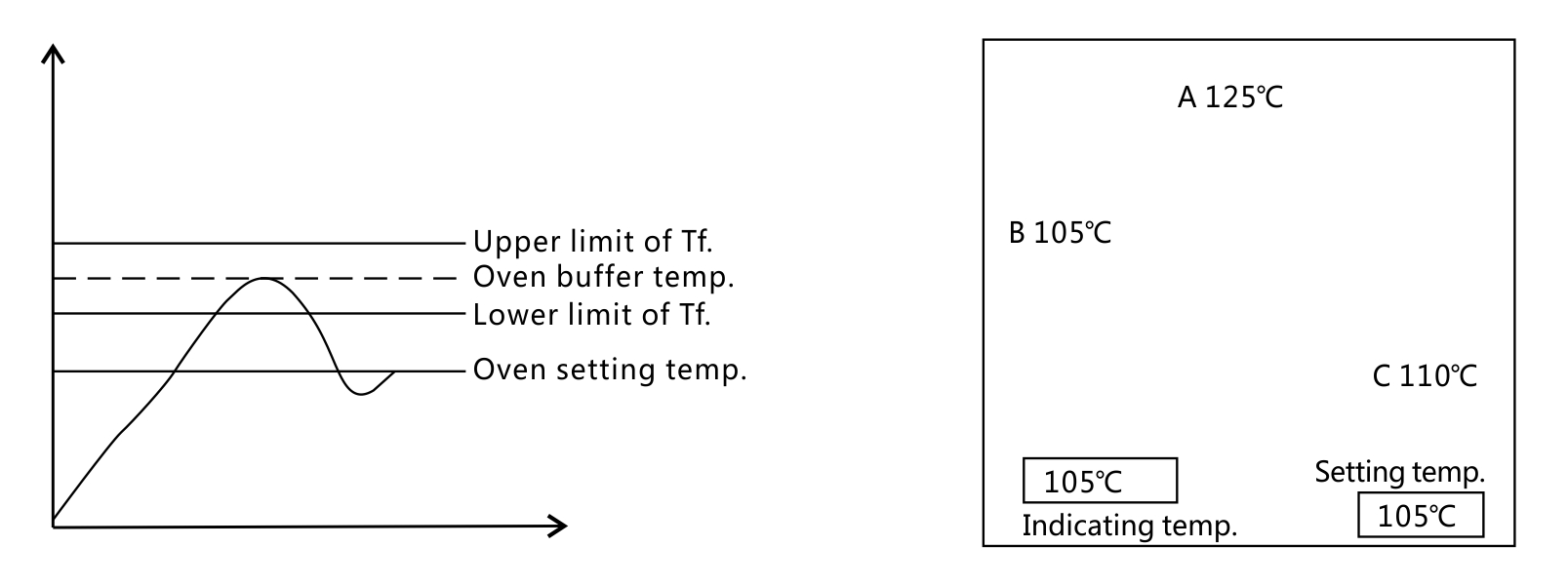

（1）、烤箱在升溫過程中緩沖溫度有可能過高，并且已經(jīng)超過溫度保險(xiǎn)絲的動(dòng)作溫度下限 (見圖6.)；
（2）、烤箱內(nèi)的溫度不均勻，有的位置溫度較高，有的位置溫度較低。（見圖7.）
（3）、烘烤產(chǎn)品的時(shí)候放入太多，將鼓風(fēng)烤箱的入風(fēng)口和出風(fēng)口堵住，造成烤箱內(nèi)部通風(fēng)不暢，局部溫度越來越高，最終出現(xiàn)溫度保險(xiǎn)絲異常熔斷。
是否可以將溫度保險(xiǎn)絲運(yùn)用在液體或者氣體的環(huán)境中？
不可以，由于溫度保險(xiǎn)絲工藝原因，溫度保險(xiǎn)絲應(yīng)避免在水、有機(jī)溶液等液體或結(jié)露條件下使用，另外不要在二氧化硫、氫氧化物等腐蝕性氣體的環(huán)境中使用。
為什么在溫度保險(xiǎn)絲上套熱縮管，在熱縮之后會(huì)出現(xiàn)保險(xiǎn)絲斷路的情況？該如何避免此問題的發(fā)生？
在對(duì)熱縮管進(jìn)行加熱收縮這一過程中，傳導(dǎo)到溫度保險(xiǎn)絲的溫度極有可能已達(dá)到溫度保險(xiǎn)絲的動(dòng)作溫度，從而出現(xiàn)保險(xiǎn)絲異常熔斷。請(qǐng)注意：溫度過高、熱縮時(shí)間過久均可能對(duì)保險(xiǎn)絲造成損傷甚至熔斷。
為了避免熱縮過程對(duì)溫度保險(xiǎn)絲造成損傷，我們建議客戶對(duì)熱縮工藝進(jìn)行確認(rèn)。當(dāng)使用烤箱烘烤來進(jìn)行熱縮的時(shí)候，請(qǐng)參考“為什么溫度保險(xiǎn)絲安裝在產(chǎn)品上放入烤箱烘烤后會(huì)出現(xiàn)批量性的溫度保險(xiǎn)絲熔斷？”。當(dāng)使用熱風(fēng)機(jī)進(jìn)行熱縮的時(shí)候，需要確保熱風(fēng)機(jī)的風(fēng)口到熱縮管的距離和熱縮的時(shí)間，以保證傳導(dǎo)到溫度保險(xiǎn)絲的溫度不會(huì)超過其動(dòng)作溫度。
技術(shù)支持
